（1）产品简介
XMAS智能环保气体开关设备，是采用干燥空气作绝缘介质，真空灭弧室进行灭弧，其隔离开关和灭弧室完全封闭在干燥空气的不锈钢气箱中，全绝缘全密封设计，气箱采用进口不锈钢钢板，利用先进机器人焊接技术焊接而成，充气壳体的防护等级达到IP67。母线采用上部扩展结构，采用技术成熟的结构，安装方便，完全实现绿色环保、安全可靠、结构紧凑、免维护、长寿命等要求。是集高技术含量的核心器件和新技术、新工艺、新材料的完全环保型开关设备产品。
（2）应用领域
由于其高度的安全性和环保性，该设备可能主要用于替代市面常用的SF6气体绝缘开关设备。

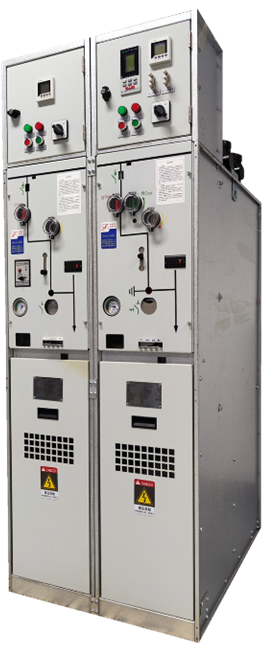

XMAS智能环保气体开关设备
（3）核心技术
a. 可靠复合绝缘技术
气箱内真空灭弧室采用自研高性能环氧树脂纳米复合绝缘材料固封，大大提升相间绝缘性能；采用大爬距母线套管，爬距≥242mm；同时，密封气箱内充林德气体标准干燥空气辅助绝缘，完全满足绝缘要求。
复合绝缘技术满足在零表压下正常运行，不依赖气体绝缘，不怕漏气，真正做到免维护。

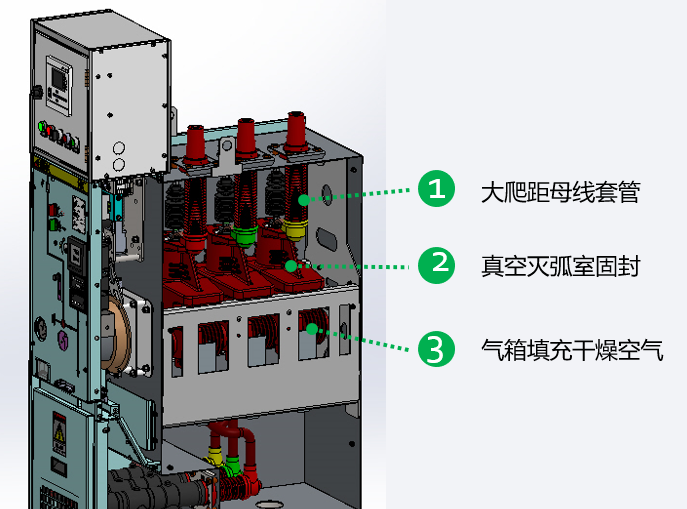

可靠复合绝缘技术
b. 模块化全密封气箱、微正压充气
气箱采用2.5mm厚304不锈钢，由机器人采用CMT冷金属过渡焊接工艺焊接，焊接外形美观，气箱整体气密性高年泄露率<0.1%，使用寿命达30年以上。气箱安装压力表，可实时监视气箱内气体压力，气箱底部安装防爆膜，当内部故障引起压力升高时，防爆膜爆破，释放内部压力，并将气体朝后部释放，防止伤害柜前操作人员。
内部充入0.02Mpa（表压）干燥空气。不受外界环境影响，外部水汽不能进入气箱。

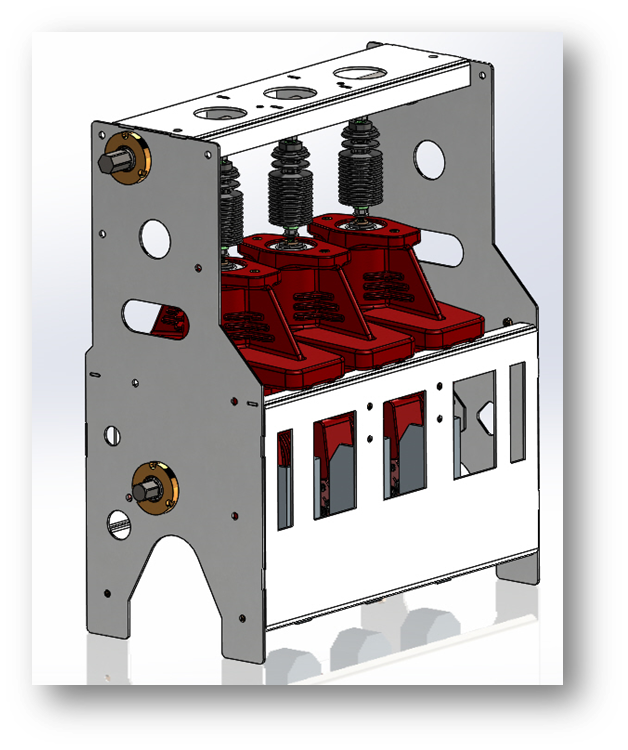

模块化全密封气箱
（4）产品特点
- 环保，产品不使用任何有害气体和温室气体，所用材料超过95％都是环保可回收材料，环氧树脂材料的零部件占比小于5％。全寿命周期内对环境影响最小；
- 结构紧凑、体积小、模块化、免维护设计，单元尺寸仅400宽＊1750高＊920深；
- 全绝缘全密封，充气壳体的防护等级达到IP67；4、产品电场分布均匀，局放小于10pC；
- 上部扩展母线，安装和扩展方便：
气箱安装压力表和防爆膜，可实现对气体状态实时监控和调整；当内部故障引起压力升高时，防爆膜爆破，释放内部压力；
（5）主要技术参数
| 序号 | 项目 | 技术指标 |
| 一、电压 | ||
| 1 | 额定电压（kV） | 12 |
| 2 | 额定频率（Hz） | 50/60 |
| 二、电流 | ||
| 1 | 额定电流（A） | 630 |
| 2 | 额定短路开断电流（kA） | 20 |
| 3 | 短路持续时间（s） | 4 |
| 4 | 额定峰值耐受电流（kA） | 50 |
| 三、绝缘等级 | ||
| 1 | 工频耐受电压（相间）（kV/min） | 42 |
| 2 | 工频耐受电压（断口）（kV/min） | 48 |
| 3 | 雷电冲击耐受电压（相间）（kV） | 75 |
| 4 | 雷电冲击耐受电压（断口）（kV） | 85 |
| 四、压力 | ||
| 1 | 额定充气压力（用于操作） | 120kPa（绝对压力）-20℃ |
| 2 | 最小工作压力（用于绝缘） | 100kPa -20℃ |
