（1）产品简介
配网柱上开关设备是基于涡流斥力机构原理研发的新一代高速户外真空断路器。与常规弹簧、永磁操作机构相比具有分闸时间短，传动环境少、受环境影响小等特点。
（2）应用领域
配网柱上开关设备为额定电压12kV，50Hz三相交流的户外配电设备。主要用于配电网开断、关合电力系统中的负荷电流、过载电流及短路电流，实现配网自动化的保护与控制。

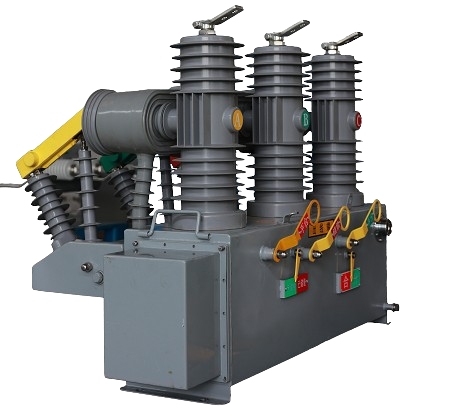

配网高速柱上开关设备

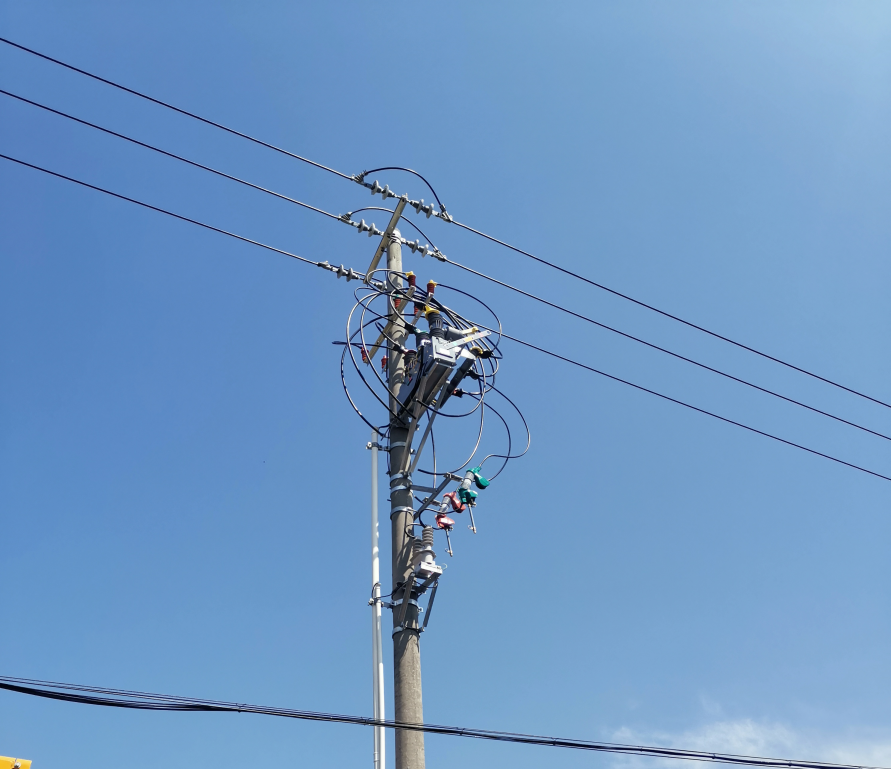

配网柱上开关设备现场应用
（3）核心技术
a. 涡流斥力操作机构实现高速分闸
创新性采用涡流斥力操作机构，同时采用采用高效的磁场调控技术，显著提高了涡流斥力机构的能效，有效降低机构尺寸，实现分闸时间小于 3ms。高速柱上开关切除故障电流时间从传统约 100ms 压缩至 50ms 内，最快 1 周波内，如下表所示。
| 开关类型 | 保护时间（ms） | 开关分闸时间（ms） | 燃弧时间（ms） | 故障切除总时间（ms） |
| 传统开关 | 20-30 | 20-30 | 20-40 | 60-100 |
| 高速开关 | 20-30 | ＜3 | 5-15 | 28-48 |
b. 实现配网多级级差保护
采用配网高速柱上开关设备，可进一步提升分级保护功能应用中的保护可靠性裕度，对于压缩级差配合时间，提高保护动作可靠性，降低 0.2s 级差配合下的越级跳闸风险具有突出效能，同时为 0.3s 可用延时裕度下的多级级差配合提供了新的应用可能。

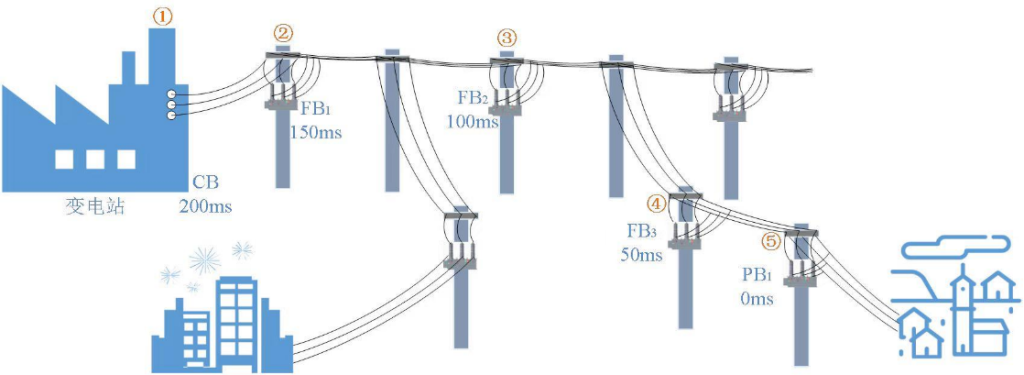

基于配网高速柱上开关设备的5级保护
（4）产品特点
- 分闸时间小于3ms，故障快速切除，最快切除时间30ms；
- 配合变电站0.2s延时，即可实现5级级差保护，故障就近切除；
- 本体故障预警，动作特性受环境影响小，分散性低；
- 可手动分合闸；
- 尺寸与常规ZW32一致；
（5）主要技术参数
| 序号 | 项目 | 技术指标 |
| 一、电压 | ||
| 1 | 额定电压（kV） | 12 |
| 2 | 额定频率（Hz） | 50/60 |
| 二、电流 | ||
| 1 | 额定电流（A） | 630 |
| 2 | 额定短路开断电流（kA） | 20 |
| 3 | 短路持续时间（s） | 4 |
| 4 | 额定峰值耐受电流（kA） | 50 |
| 三、绝缘等级 | ||
| 1 | 工频耐受电压（相间）（kV/min） | 42 |
| 2 | 工频耐受电压（断口）（kV/min） | 48 |
| 3 | 雷电冲击耐受电压（相间）（kV） | 75 |
| 4 | 雷电冲击耐受电压（断口）（kV） | 85 |
| 四、分闸时间 | ||
| 1 | 断路器分闸时间（ms） | ≤3 |
